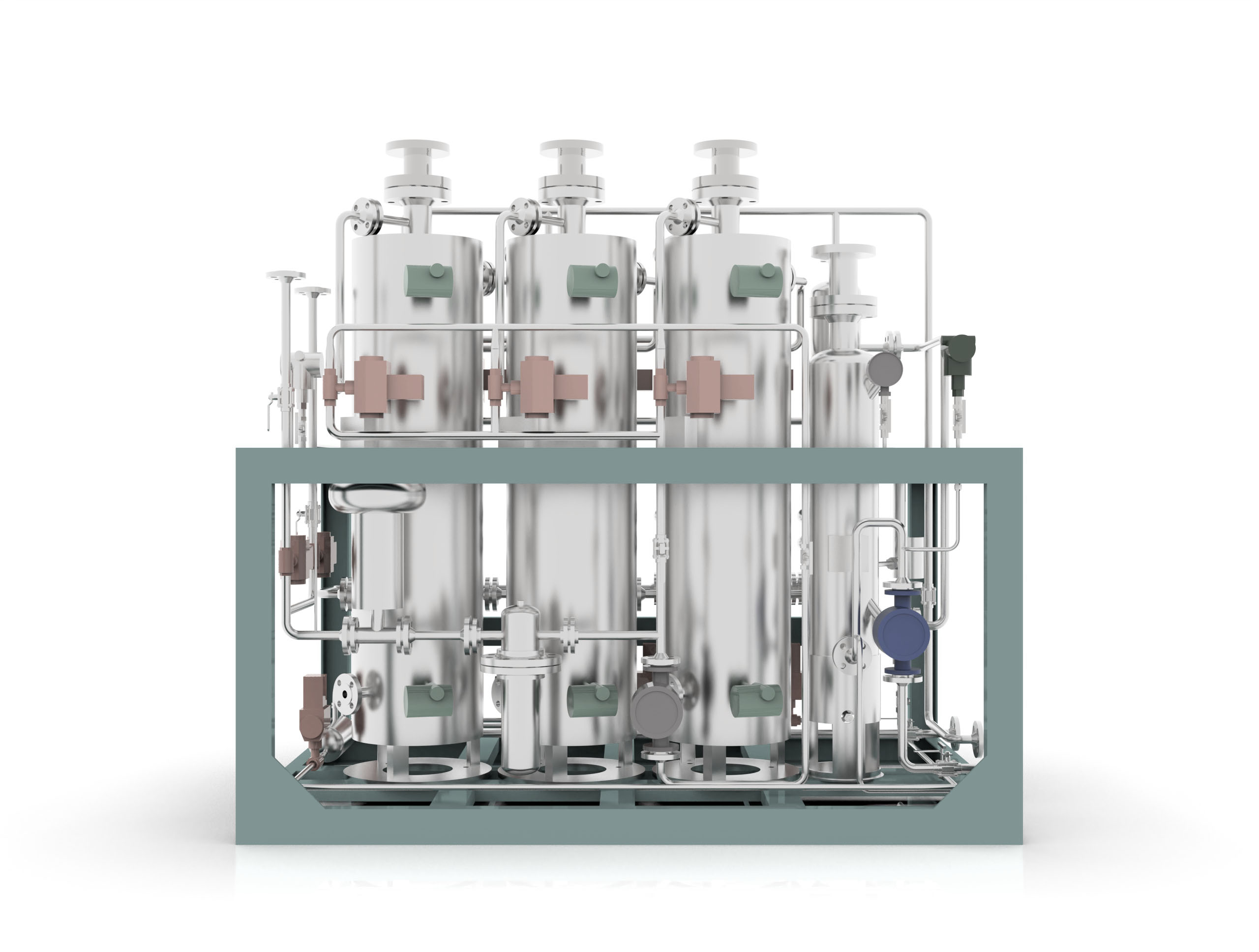

XQCZ系列氢气纯化系统
该氢⽓纯化设备采⽤先进的催化吸附⼲燥⼯艺技术，原料⽓体经过原料⽓阀、流量计进⼊脱氧器，脱氧器内置适量的⾼效 脱氧剂，将氧与氢结合⽣成⽔，加热升温后、经⽓体冷凝器将⽓体中夹带的⽔蒸⽓凝结成游离⽔，由汽⽔分离器定时排出； 除氧后的⽓体经过⼲燥器（设置三台⼲燥器、两个再⽣⼀个⼯作）去除⽓体中的⽔、⼆氧化碳、⼀氧化碳、甲烷等杂质。 超纯氢⽓设备采⽤洁净管路，装置设置吸⽓器，吸⽓器装置采⽤⾮蒸散型锆铝16吸⽓剂为净化剂，在⼀定的温度下，吸⽓剂 可与⽓体中的微量杂质O2、N2、H2O、CO、CO2、CH4等等形成稳定的化合物或固溶体，从⽽达到对原料⽓精制的⽬的，本 装置净化器采⽤特殊结构，具有接触⾯积⼤，阻⼒⼩，净化效率⾼，热功损耗⼩等优点。
|
规格型号 |
XQCZ100 |
XQCZ500 |
XQCZ1000 |
XQCZ2000 |
XQCZ5000 |
|
|
处理量NM3/H(0℃) |
100 |
500 |
1000 |
2000 |
5000 |
|
|
工作压力MPa |
1.0-4.0 |
0.8-2.0 |
0.8-1.6 |
0.8-1.6 |
0.8-1.6 |
|
|
工 作 温 度 |
脱氧℃ |
80-110 |
80-110 |
80-110 |
80-110 |
80-110 |
|
工作℃ |
15-20 |
15-20 |
15-20 |
15-20 |
15-20 |
|
|
再生℃ |
250-300 |
250-300 |
250-300 |
250-300 |
250-300 |
|
|
冷却水温度℃ |
<25 |
<25 |
<25 |
<25 |
<25 |
|
|
冷却水耗量T/H |
3.0 |
7.0 |
16.0 |
25.0 |
64.0 |
|
|
电耗KW/h |
10 |
25 |
55 |
100 |
200 |
|
|
产品氢 指标 |
含水量ppm |
≤2.58PPM |
≤2.58PPM |
≤2.58PPM |
≤2.58PPM |
≤2.58PPM |
|
微氧ppm |
≤2.0 PPM |
≤2.0 PPM |
≤2.0 PPM |
≤2.0 PPM |
≤2.0 PPM |
|
|
再生控制方式 |
PLC/DCS全自动 |
PLC/DCS全自动 |
PLC/DCS全自动 |
PLC/DCS全自动 |
PLC/DCS全自动 |
|
|
框架尺寸M （长x宽x高） |
2.6x1.7x2.5 |
3.5x1.9x2.7 |
4.2x2.0x4.0 |
4.6x2.0x4.0 |
6.6x2.3x4.2 |
|
|
装置重量KG |
≈3240 |
≈4800 |
≈5700 |
≈6500 |
≈10700 |
|
技术特点：
★气体纯度高，纯度≥99.99%，露点≤-70℃（相当于含水量≤2.58PPM）
★配置超纯单元，气体纯度≥99.9995%，含水量≤0.55PPM
★杂质气含量低，氢气中残氧含量小于1PPM、氢气中一氧化碳0.1PPM
★全自动控制，工作/再生无需人为操作。
